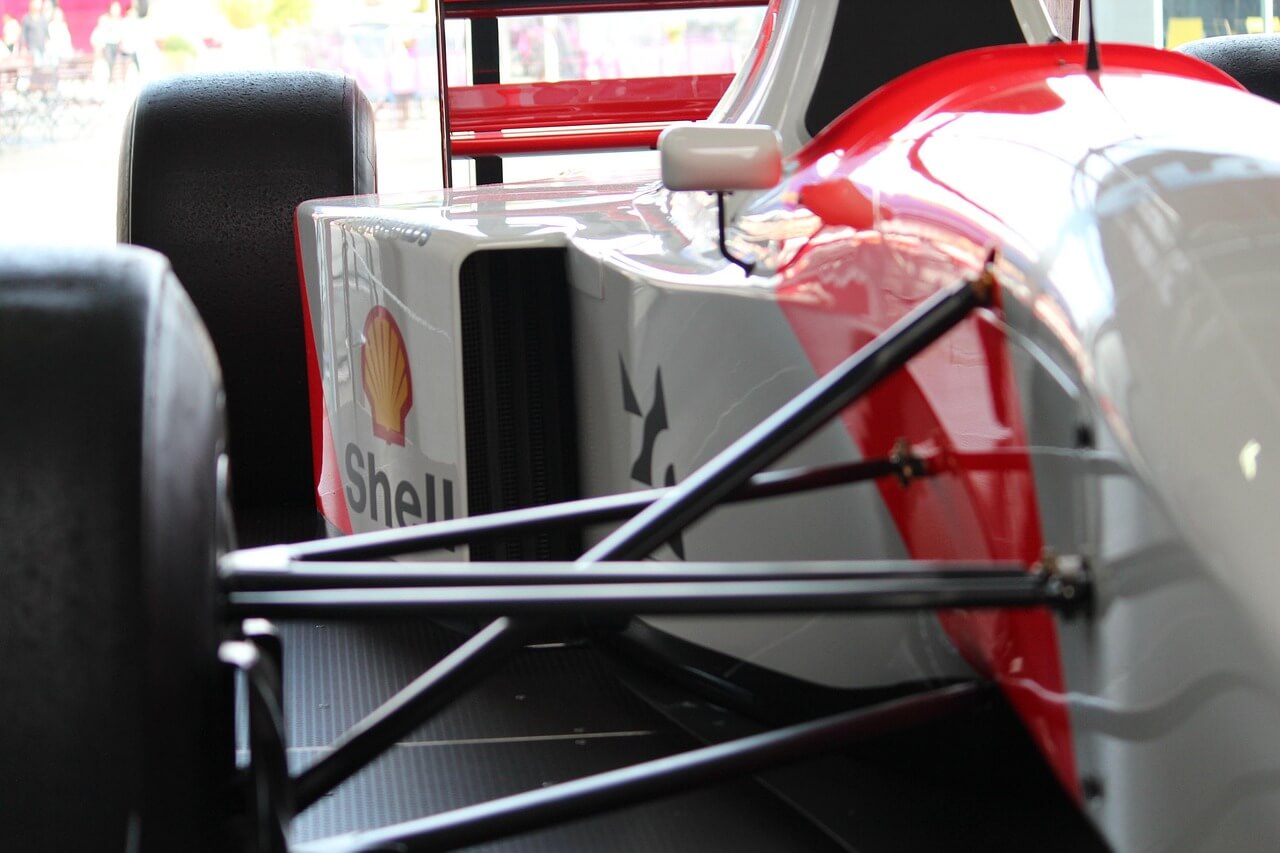

F1 머신의 기술 구조와 속도의 과학

포뮬러 원(F1)은 세계에서 가장 정교한 ‘기술의 종합 예술’이라고 불린다. 겉으로 보기에는 단순히 고속으로 달리는 레이싱 스포츠처럼 느껴지지만, 그 안에는 전기공학·기계공학·재료공학·유체역학·데이터과학이 모두 결합된 하나의 거대한 기술 생태계가 존재한다. 이 스포츠에서 단 0.01초라는 미세한 시간 차이를 만들기 위해 수백 명의 엔지니어와 수천 개의 센서가 동시에 작동하며, 하루에도 수백 번씩 시뮬레이션이 반복된다.

F1 머신이 어떠한 공학적 원리로 움직이며, 어떤 기술을 통해 안정성과 속도를 확보하는지, 그리고 그 기술이 어떻게 발전하고 있는지를 학문적 관점에서 심도 있게 분석한다. 일반 자동차와 비교하여 F1 머신이 가지는 구조적·기능적 우월성을 보여주고, 공기역학·파워유닛·소재·시뮬레이션·레이스 전략 등 다층적인 기술 체계를 체계적으로 설명한다.



1. F1 머신 구조의 전체 체계 – 공학적 설계 철학과 시스템 아키텍처

F1 머신은 약 14,000개 이상의 개별 부품으로 이루어져 있으며, 각 부품은 서로 다른 기능과 목적을 수행하면서도 전체적인 성능을 위해 정밀하게 통합된다. F1 머신 설계의 핵심 철학은 “최소 무게·최대 강성·최적 공기 흐름”이라는 세 가지 조건을 가장 높은 수준에서 충족하는 것이다.

■ 섀시(Chassis)

F1 새시는 카본파이버 복합소재(CFRP)로 제작된다. 이 소재는 강철보다 5배 강하고 무게는 1/4 수준에 불과하다. 섀시는 충돌 안전성과 강성을 유지하면서도 엔진·연료·전기 배선·서스펜션을 모두 지탱해야 하기 때문에 경량화만으로 해결할 수 없는 설계 난이도가 존재한다.

섀시 내부에는 운전자를 보호하기 위한 서바이벌 셀(Survival Cell)이 있으며, 이는 FIA가 요구하는 극한 충돌 테스트(정면·측면·롤오버·침투 테스트 등)를 모두 통과해야 한다. 이 테스트들은 실제 충격보다 더 높은 에너지 레벨로 수행되기 때문에, F1 머신은 고속 충돌 상황에서도 운전자의 생존율을 크게 높인다.

■ 서스펜션(Suspension)

서스펜션은 전통적인 자동차 서스펜션과 달리 노출되지 않은 푸시로드(Push-Rod) 또는 풀로드(Pull-Rod) 형식이 사용된다. 이러한 설계는 공기 흐름을 방해하지 않고, 다운포스를 최대화하며, 가벼우면서도 높은 반복 하중을 견딜 수 있다. 서스펜션은 코너에서의 자세 제어뿐 아니라 타이어 온도 관리, 트랙 접지력 균형 유지에도 결정적인 역할을 한다.

■ 전자제어 시스템(Electronics)

F1 머신에는 약 300개 이상의 센서가 장착되며, 레이스 중 실시간으로 1,000개 이상의 데이터를 초당 수십 회 전송한다. 엔진 제어 장치(ECU)는 표준화된 FIA 규격을 사용하지만, 실제 데이터 처리 알고리즘은 팀별로 개발된다. 이는 엔진 효율, 연료 관리, 배터리 사용량, 토크 맵핑 같은 핵심 성능 요소를 자동으로 최적화한다.

이처럼 각 요소는 독립적으로 존재하는 것이 아니라 완전한 시스템으로 통합되며, F1 머신은 단순한 자동차가 아니라 고도로 설계된 공학 시스템이라고 할 수 있다.



2. 파워유닛(Power Unit)의 심층 과학 – 1.6L V6 터보 하이브리드의 복합 동력 시스템

현대 F1 파워유닛의 설계 난이도는 항공용 터보팬 엔진에 견줄 만큼 복잡하다.
현재 사용되는 파워유닛은 다음과 같은 시스템을 모두 결합한 구조이다.

• 1.6L V6 터보 엔진
• 전기모터(MGU-K)
• 터보차저 열에너지 회수 장치(MGU-H)
• 고전압 배터리(ERS-Battery)
• 터보차저(Turbocharger)
• 전력 관리 시스템(PCS)

■ 내연기관(ICE)

작은 배기량에도 불구하고 약 750마력 이상의 출력을 낸다. 이는 극도로 정밀한 연료 분사 타이밍, 고음압 연소실, 고효율 점화 장치가 결합된 덕분이다. 연료는 100% 지속 가능한 합성 연료로 전환될 예정이며, 2026년 이후에는 전자 점화 방식과 열효율이 더욱 높은 설계가 요구된다.

■ MGU-H (열에너지 회수 장치)

터보차저에서 발생하는 열과 배기 에너지를 전기로 변환한다. 이 장치는 일반 자동차 기술에도 없는 최첨단 구조로, 터빈 회전 속도는 100,000 rpm을 넘는다. 2026년 규정에서는 해당 장치가 삭제되지만, 그동안 개발된 기술은 항공·자동차 분야로 이전될 가능성이 크다.

■ MGU-K (운동에너지 회수 장치)

브레이크 시 발생하는 운동 에너지를 배터리에 저장하는 시스템이다. 회수 가능한 에너지는 120kW(약 160마력)까지 제공되며, 가속 페이즈에서 ICE와 결합하여 순간적인 출력 폭발을 만들어낸다.

■ 열효율(Thermal Efficiency)

F1 파워유닛은 세계에서 가장 효율적인 내연기관 중 하나로, 열효율이 약 50% 이상이다. 이는 일반 차량 엔진(30~35%) 보다 훨씬 높은 수치이며, 하이브리드 시스템과 정밀한 연소 제어 덕분에 실현된다.



3. 공기역학(Aerodynamics)의 학술적 접근 – 공기 흐름·압력·지면효과의 정교한 통제

공기역학은 현대 F1 성능의 60% 이상을 결정하는 요소이다.
속도, 회전(G-force), 다운포스, 타이어 접지력은 모두 공기 흐름의 영향을 받는다.

■ 다운포스(Downforce)의 물리적 기초

다운포스는 공기 흐름에서 생성되는 차체 하향 압력으로, 머신을 지면에 붙여 코너에서 높은 속도를 유지하게 한다. 이는 베르누이 방정식과 흐름 에너지 보존 법칙으로 설명된다.

• 속도 증가 → 압력 감소
• 압력 차이 → 하강력(Downforce) 생성

전면·후면 윙, 플랩, 디퓨저, 사이드포드의 각도 변화는 공기 흐름을 디자인하는 핵심 요소이다.

■ 2022년 이후 Ground Effect

Ground Effect는 일종의 ‘지면 진공 현상’이다.
머신 바닥을 흐르는 공기가 빠르게 움직이며 압력이 낮아지고, 머신이 지면으로 빨려드는 효과가 발생한다. 이 구조는 40년 전 기술이지만 최신 CFD 기술로 더 정교하게 부활했다.

장점

• 추종성 향상
• 난류 감소
• 레이스 품질 강화

단점

• 포고(Porpoising) 현상 발생 가능
• 바닥 디자인 민감도 증가

■ DRS (Drag Reduction System)

DRS는 직선 주행 시 리어윙 플랩을 열어 항력을 크게 줄이는 장치이다.
활성화 조건은

• 앞 차량과 1초 이내 거리

DRS 존 진입
이며, 이는 기체역학적 저항 감소와 가속 향상에 핵심적으로 기여한다.



4. F1 머신 제작 과정 – 소재 공학·시뮬레이션·검수·풍동 테스트

F1 머신을 완성하는 과정은 단순 제조가 아니라 공학적 연구에 가깝다.

■ 1) 설계(CAD/CAE 기반)

CAD 모델링은 머신 개발의 첫 단계이다.
이후 수천 장 이상의 설계 도면이 만들어지며, 파츠별 강도 분석은 CAE(Computer-Aided Engineering)로 진행된다.

■ 2) CFD 시뮬레이션

CFD는 공기 흐름을 분석하는 핵심 기술이다.
초당 수백만 개의 유체 요소를 계산해 기류, 압력, 난류, 경계층을 분석한다.
시뮬레이션 하나는 보통 수시간~수일이 걸리며, 팀당 연간 수만 건의 CFD 작업을 수행한다.

■ 3) 풍동 테스트(Wind Tunnel)

실제 바람을 보내 차체 주변의 압력·속도·기류 분포를 측정한다.
풍동 내부에는

• 고정식 카메라
• 레이저 유동 측정 장치
• 스모크 시각화
  가 사용되며, 트랙 상황의 1:1 재현이 가능하다.

■ 4) 소재 제작

카본 파이버는 섬유층을 적층 하는 Lay-Up 방식으로 제작되며, 130°C 이상의 오븐에서 경화되는 오토클레이브 공정을 거친다.
이 과정에서 미세한 공기 기포도 성능에 영향을 주기 때문에 모든 적층은 수작업으로 이루어진다.

■ 5) 조립 및 검수

각 부품은 오차가 0.1mm만 나도 공기 흐름과 무게 균형에 문제가 발생한다.
때문에 모든 조립 공정은 숙련 엔지니어가 직접 수행하며, 마지막 단계에서는 수백 가지 품질 검사를 통과해야 한다.



5. F1 기술이 만들어내는 산업적 가치와 미래 방향성

F1 기술은 자동차 산업뿐 아니라 항공·에너지·재료 분야에도 영향을 미친다.

■ 하이브리드 기술의 도약

ERS 기술은 일반 자동차의

• 플러그인 하이브리드
• 회생 제동 시스템
• 고효율 배터리 관리
  에 적용되고 있다.

■ 경량화 기술

CFRP는 고급 스포츠카·항공기·드론 등 다양한 분야로 빠르게 퍼지고 있으며,
F1에서 검증된 구조 최적화 기술은 차체 강성 강화에 그대로 활용되고 있다.

■ 지속 가능한 합성 연료

2026년 이후 F1은 100% 합성연료 체계로 이동한다.
이 기술은 탄소 배출을 크게 줄일 수 있어 세계 에너지 시장에서도 중요한 기술이다.



F1은 ‘속도를 만드는 기계’가 아니라 ‘기술을 발전시키는 실험실’이다

F1은 단순히 빠른 차를 만드는 스포츠가 아니라,
인류가 가진 공학 기술의 극한을 시험하고 발전시키는 글로벌 연구소이다.

파워유닛의 열효율, 공기역학 설계, 경량화 소재, 하이브리드 시스템, CFD와 풍동 기술 등은 모두 F1을 통해 발전해 왔다.
이 기술들은 다시 자동차 산업과 항공·에너지 산업으로 확산되며, 미래 모빌리티 기술의 기반이 되고 있다.
