F1 머신 콕핏 제작 과정과 소재 그리고 설계의 목적

F1 머신 운전석 즉 콕핏은 각 팀의 드라이버의 신체에 딱 맞게 디자인 되어 설계된다. 그 이유는 드라이버의 생명과 직결되는 머신의 일부분이기에 더욱 세밀하고 정확하게 제작 되어진다고 생각이 된다. 오늘은 F1 머신의 콕핏에 대해 이야기 해보려고 한다. 오늘 포스팅 역시 오류가 있을수 있으니 양해 부탁 드리며 바로 본론으로 들어가 보겠다.



1. 콕핏은 단순한 좌석이 아닌 ‘생존 공간’

F1 머신의 콕핏(cockpit)은 겉으로 보면 드라이버가 앉는 공간처럼 보이지만, 실제로는 사고 상황에서 드라이버의 생존을 보호하도록 설계된 안전 구조의 핵심 구역이다. 시속 300km 이상으로 달리는 F1 머신은 충돌이 발생할 경우 엄청난 수준의 에너지가 차체에 전달되기 때문에, 콕핏은 차량 전체에서 가장 강성과 안전성이 높게 설계됩니다. 이 공간이 흔히 서바이벌 셀 이라고 불리는 이유도 여기에 있다.

현대 F1 머신의 콕핏은 모노코크 섀시와 일체형 구조로 제작된다. 모노코크는 엔진, 서스펜션, 연료 탱크, 사이드포드, 변속기 등 주요 부품이 연결되는 중심 골격이며, 콕핏은 이 구조 내부에 드라이버를 감싸는 형태로 포함된다. 프레임 방식의 과거 레이싱카와 달리, 모노코크 구조는 충돌 시 외부가 파손되더라도 내부 공간이 비교적 안정적으로 유지되도록 설계되어 있다.

또한 모든 F1 머신은 FIA가 규정한 엄격한 충돌 시험을 통과해야만 트랙에 설 수 있습니다. 정면·측면·후면 충돌 테스트뿐 아니라, 침투 하중 및 롤오버 강도까지 평가되며, 단 하나의 항목이라도 기준을 만족하지 못하면 해당 섀시는 사용이 허가되지 않는다. 이러한 과정 덕분에 콕핏은 F1 머신 가운데 제작 공정이 가장 복잡하고, 비용과 시간이 많이 드는 구조물 중 하나로 평가된다.

콕핏의 중요한 부분중 하나가 콕핏의 소재이다.

2. 콕핏을 만드는 핵심 소재 - 탄소섬유, 하니컴 코어, 케블라

F1 콕핏 제작에서 가장 중요한 소재는  탄소섬유 강화 플라스틱이다. 탄소섬유는 금속보다 훨씬 가볍지만, 강도는 매우 높고 변형에 강해 레이싱카 구조에 적합하다. 특히 F1 머신은 무게 1kg의 차이가 랩타임에 영향을 줄 수 있기 때문에, 강도와 경량화를 동시에 만족시킬 수 있는 탄소섬유는 사실상 필수 소재라 할 수 있다.

콕핏 내부에는 알루미늄 또는 노멕스 소재의 하니컴 구조 코어가 적용된다. 벌집 모양의 이 구조는 충돌 시 압축되며 에너지를 흡수하고, 외부 충격이 그대로 전달되는 것을 막아 준다. 또한 일부 영역에는 케블라가 함께 적층되어 파편 충돌이나 관통 손상에 대비합니다. 이와 같은 복합재 구조는 단순히 단단한 것이 아니라, 충격을 분산·흡수하도록 설계된 보호 구조라는 점에서 의미가 크다.

적층 두께와 섬유 방향 또한 중요한 설계 요소이다. 엔지니어는 시뮬레이션을 통해 충돌 시 하중이 집중되는 방향을 계산한 뒤, 그에 맞춰 섬유를 여러 겹으로 겹쳐진다. 취약 부위는 수십 겹 이상 보강되기도 하고, 반대로 무게와 공기역학이 중요한 영역은 최소한의 두께로 조정된다. 이를 통해 불필요한 질량을 줄이면서도 필요한 부분의 강도는 충분히 확보할 수 있다.

콕핏의 제작 공정은 정말 정밀 하면서 섬세한 작업을 요하며 고도의 정밀 시뮬레이션을 통해 제작 되어진다.



3.콕핏 제작 공정  - 정밀 시뮬레이션과 수작업 적층

콕핏 제작은 단순한 기계 가공이 아니라, 항공기 제작과 유사한 수준의 정밀 공정을 거쳐 완성된다. 먼저 구조 해석과 충돌 시뮬레이션을 통해 각 영역이 받는 하중과 변형 가능성을 분석하고, 이에 맞춰 적층 두께와 섬유 방향을 설계합니다. 이 단계에서 결정되는 데이터는 이후의 모든 제작 과정에 직접적으로 반영된다.

이후 탄소섬유 시트를 금형에 맞춰 적층하는 레이업(Lay-up) 과정이 진행되며, 이 작업의 상당 부분은 숙련된 기술자에 의해 수작업으로 수행된다. 적층이 완료된 구조물은 진공 포장 상태로 오토클레이브에 넣어 고온·고압으로 경화되며, 이 과정을 통해 섬유와 수지가 단일 구조체로 결합된다.

경화가 완료된 콕핏에는 서스펜션 연결부, 페달 하우징, 스티어링 컬럼 마운트, 그리고 HALO 고정부와 같은 금속 인서트가 삽입된다. 이 부품들은 단순히 볼트를 고정하는 역할을 넘어, 충돌 시 하중을 분산하는 구조적 연결 지점으로 작동한다. 이후 FIA 규정 충돌 시험을 통해 강도·변형·침투 저항을 모두 검증받고, 통과한 구조만이 실제 레이스에 사용된다.

콕핏은 드라이버의 안전과 직결 되는 부분이기에 안전장치 또한 중요하게 들어가는 부분이다. 드라이버의 인체 보호를 위한 세밀한 설계가 되어지고 있다.



4. 콕핏 내부의 안전 장치 - 인체 보호를 위한 세밀한 설계

콕핏 내부에는 드라이버의 신체를 보호하기 위한 다양한 장치가 배치되어 있습니다. 머리와 어깨, 양옆을 감싸는 고밀도 폼 패드는 충돌 시 급격한 가속 충격을 줄여 주며, 드라이버의 체형에 맞춰 제작된 맞춤형 폼 시트는 몸이 흔들리거나 충격으로 이동하는 것을 최소화한다. 여기에 6점식 하네스 벨트가 더해져 상체와 골반을 단단히 고정한다.

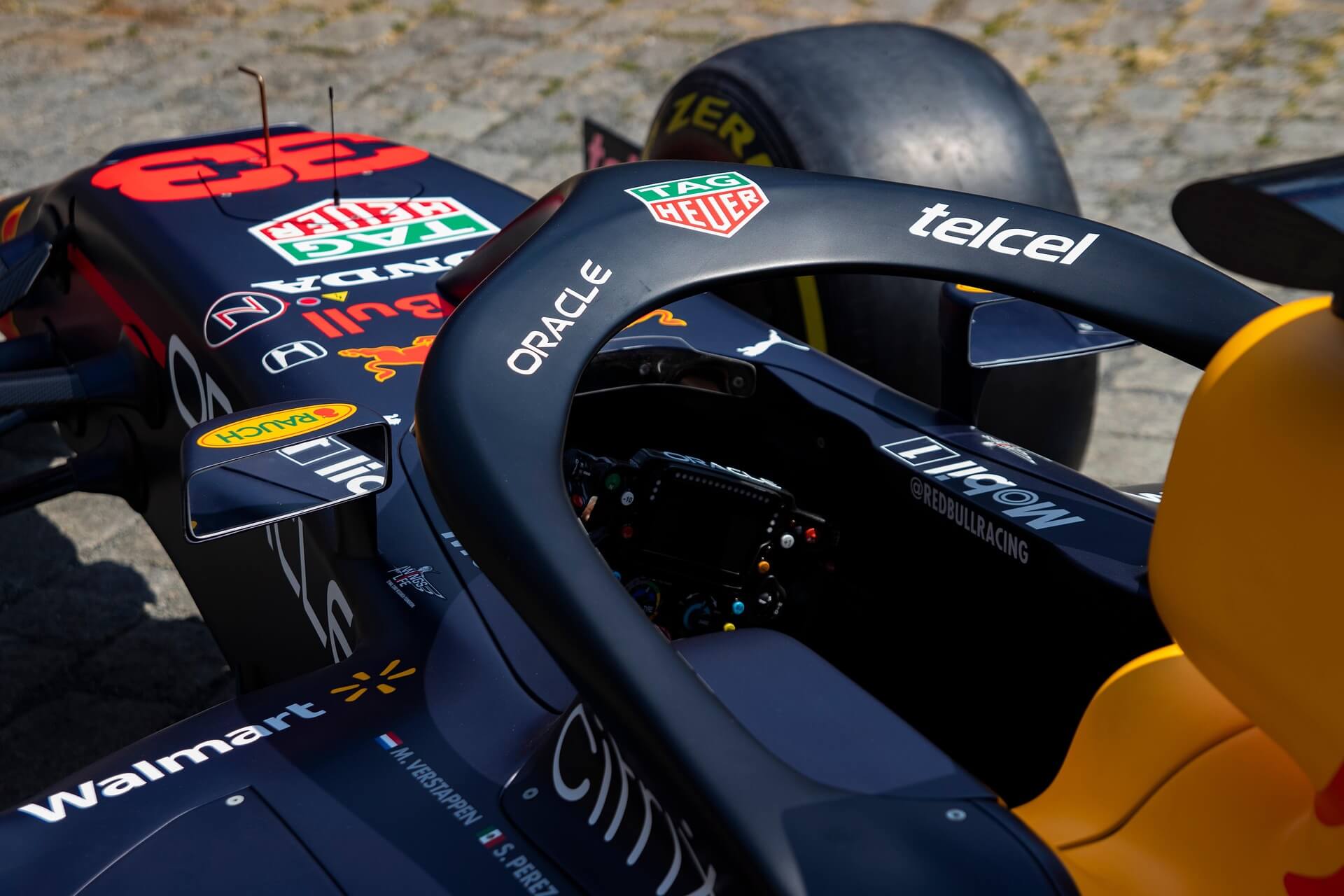

현대 F1 안전 장치 가운데 특히 상징적인 요소는 HALO(헤일로) 시스템이다. 티타늄으로 제작된 HALO는 수 톤 이상의 하중을 견딜 수 있으며, 다른 차량의 타이어나 파편, 외부 구조물이 드라이버의 머리를 향해 날아오는 상황을 대비해 설계되어 있다. 실제 경기에서도 HALO가 드라이버의 생명을 보호한 사례가 여러 차례 보고된 바 있다.

이러한 안전 장치는 단순한 보호 부품이 아니라, 사고 유형과 인체 한계 데이터를 바탕으로 설계된 결과물이다. F1은 빠른 속도를 추구하는 동시에, 사고 이후에도 드라이버가 생존할 수 있도록 안전 기술을 지속적으로 발전시켜 온 종목이라 할 수 있다.



5. 콕핏 설계가 차량 성능에 미치는 영향

콕핏은 안전 구조물임과 동시에, 차량 성능과도 직접 연결되는 요소이다. 드라이버의 위치는 차량의 무게 중심과 회전 관성에 영향을 주기 때문에, 콕핏은 차체 중심부에 가깝고 가능한 한 낮은 위치에 배치된다. 이는 코너링 안정성과 제동 균형, 가속 상황에서의 차량 거동 개선에 도움을 준다.

경량화 역시 중요한 설계 목표이다. 차량이 가벼워질수록 타이어 부담이 줄어들고, 연료 효율과 가속 성능이 향상된다. 그러나 무게를 지나치게 줄이면 강성이 저하될 수 있기 때문에, F1 엔지니어링의 방향성은 필요 최소 질량으로 최대 강성을 확보하는 구조 최적화라고 요약할 수 있다.

결국 F1 콕핏 설계는 안전, 성능, 경량화, 공기역학이라는 서로 다른 조건을 동시에 만족해야 하는 작업이며, 이러한 복합적 요구를 충족시키기 위해 첨단 소재와 정밀 제조 기술이 결합되고 있다.



6.  F1 콕핏은 기술과 안전 철학이 결합된 구조물

오늘날의 F1 콕핏은 단순한 운전 공간을 넘어, 드라이버의 생존 가능성을 최대한 보장하기 위해 설계된 고도 안전 구조체이다. 탄소섬유 복합소재와 하니컴 코어, 케블라 보강 구조는 초경량과 고강성을 동시에 구현하며, 정밀 적층 설계와 오토클레이브 제조 공정은 이를 하나의 견고한 구조체로 완성한다. 여기에 HALO 시스템과 에너지 흡수 패드, 맞춤형 시트 등이 더해지면서, 현대 F1 콕핏은 모터스포츠 역사상 가장 진보된 안전 설계 중 하나로 자리잡았다. 콕핏은 단순히 규정을 충족하기 위한 구조물이 아니라,
“속도를 추구하면서도 드라이버를 반드시 보호한다”는 F1의 안전 철학을 상징한다.

앞으로도 기술 발전과 함께 콕핏 설계는 계속 진화할 것이며, F1 머신은 빠름과 안전이라는 두 목표를 동시에 향해 나아가게 될 것이다.
