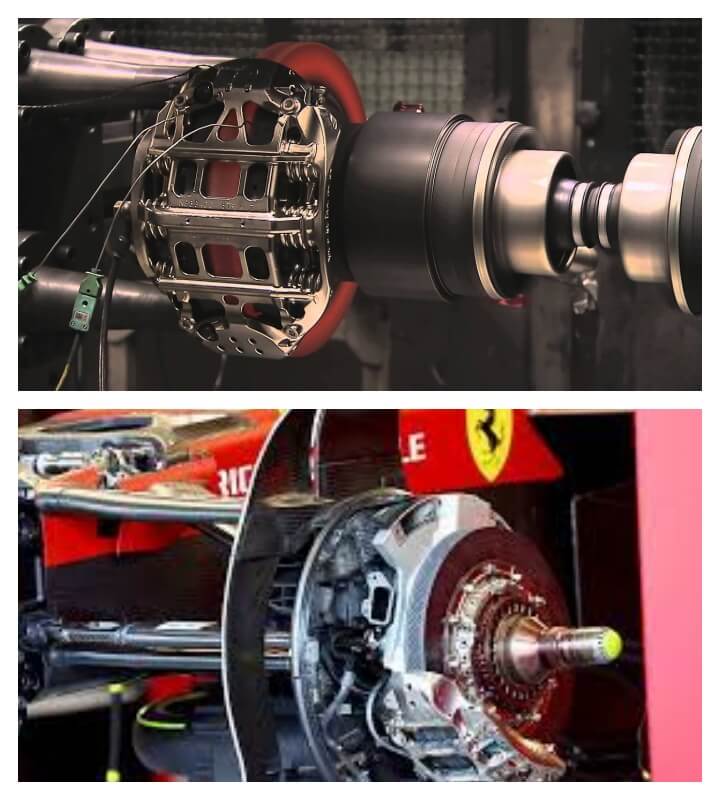

F1 머신 브레이크 시스템의 비밀: 1000도의 열을 제어하는 과학과 기술

F1머신 브레이크 시스템은 세계에서 제동은 속도를 완성하는 기술이다.
시속 350km로 질주하는 머신이 단 2초 만에 0으로 멈추는 장면은 단순한 감속이 아니라 물리학과 공학의 경이로운 조화다.
F1 머신의 브레이크 시스템은 일반 자동차와 근본적으로 다르다.
그 이유는 단순히 빠르기 때문이 아니라, 그 속도에서 발생하는 에너지, 온도, 하중을 견디기 위해 인간이 설계할 수 있는 가장 정교한 장치이기 때문이다.
이 글에서는 2025년 기준 최신 F1 브레이크 시스템의 구조, 작동 원리, 냉각 기술, 전자 제어 시스템(Brake-by-Wire), 그리고 FIA가 규정한 안전 기준까지 세밀하게 분석한다.
F1 브레이크는 단순히 ‘멈추는 기술’이 아니라, 속도를 통제하는 예술임을 증명하는 대표적 사례다.



---

1. F1 브레이크 시스템의 기본 구조

F1 머신의 브레이크 시스템은 크게 네 가지 핵심 요소로 구성된다:

1. 브레이크 디스크(Brake Disc)
2. 브레이크 패드(Brake Pad)
3. 캘리퍼(Caliper)
4. 유압 제어 라인 및 마스터 실린더 시스템

이 네 가지는 일반 차량에도 존재하지만, F1 머신의 구성은 전혀 다르다.
일반 자동차가 철제 디스크를 사용하는 반면, F1 머신은 탄소-탄소 복합소재(Carbon-Carbon Composite) 디스크를 사용한다.
이 소재는 항공기 제동장치에 사용될 정도로 고온 안정성이 높고, 무게가 가볍다.
F1 머신의 브레이크 디스크는 약 1200℃까지 온도가 상승해도 변형되지 않는다.
또한, 한 세트의 디스크 무게는 1.2kg 내외로, 일반 차량용 디스크보다 훨씬 가볍다.

브레이크 패드는 디스크와 같은 소재로 만들어지며, 마찰 계수를 일정하게 유지하기 위해 특수 표면 처리가 되어 있다.
캘리퍼는 주로 티타늄 합금 또는 알루미늄 리튬 합금으로 제작되며, 한 대의 차량에는 총 8개의 피스톤이 작동한다.
이 피스톤들은 페달 압력을 균등하게 분산시켜 디스크 전체에 일정한 마찰이 걸리도록 설계되어 있다.

---

2. 브레이크 작동 원리: 압력과 열의 균형

드라이버가 브레이크 페달을 밟으면, 유압이 마스터 실린더를 통해 네 개의 캘리퍼로 전달된다.
이때 유압은 약 100 바(Bar) 이상으로, 일반 자동차의 두 배 수준이다.
캘리퍼 내부의 피스톤이 브레이크 패드를 밀어내면, 디스크 양면이 강하게 압착되면서 엄청난 마찰열이 발생한다.

이 마찰열은 단 몇 초 만에 1000~1200℃에 도달한다.
이 온도는 철이 녹는 점(약 1500℃)에 근접할 정도이며,
이러한 극한 환경에서도 브레이크가 변형되지 않도록 하기 위해 탄소 복합소재가 필수적이다.

흥미로운 점은, F1 브레이크는 너무 낮은 온도에서는 오히려 성능이 떨어진다는 것이다.
즉, 최적 온도 범위(400~1000℃)를 유지해야 최대 제동력이 나온다.
그래서 드라이버는 예선 랩이나 경기 초반에 브레이크 워밍업(Brake Warming)을 실시한다.
브레이크를 적절히 달구지 못하면 디스크와 패드의 마찰력이 급격히 떨어지고, 제동 거리가 길어진다.

---

3. 냉각 시스템: 열을 다스리는 공기의 과학

F1 브레이크 시스템의 성능을 결정짓는 또 하나의 요소는 냉각 덕트(Brake Duct) 구조다.
브레이크 덕트는 전륜과 후륜 각각에 설치되어 있으며, 주행 중 공기를 흡입해 디스크 주변으로 유도한다.
이 과정에서 공기는 디스크와 패드 사이를 지나며 열을 빼앗고, 그 후 차체 바깥으로 배출된다.

하지만 단순한 냉각용이 아니다.
브레이크 덕트는 동시에 공력적 역할을 수행한다.
덕트의 형상은 공기 흐름을 제어해 차량의 전면 다운포스(Front Downforce)에 영향을 준다.
따라서 엔지니어는 냉각 효율과 공력 성능의 균형을 정밀하게 맞춰야 한다.

서킷의 특성에 따라 브레이크 덕트의 크기도 달라진다.
모나코나 헝가리처럼 저속·고제동 구간이 많은 서킷에서는 큰 덕트를 사용하고,
몬차처럼 고속 서킷에서는 작은 덕트를 사용해 공력 저항을 줄인다.
냉각이 부족하면 브레이크 페이드(Brake Fade)가 발생하고,
과도한 냉각은 최적 온도를 유지하지 못해 제동력이 떨어진다.
따라서 브레이크 온도 관리는 F1 엔지니어링의 핵심 중 하나다.

---

4. 브레이크 바이 와이어(Brake-by-Wire): 전자 제어의 진화

2014년부터 하이브리드 파워 유닛(ERS)이 도입되면서, F1 브레이크 시스템은 새로운 전환점을 맞았다.
이 시점부터 후륜 브레이크에는 Brake-by-Wire(전자식 제동 제어) 기술이 추가되었다.
이 시스템은 단순히 드라이버의 페달 압력만으로 작동하지 않고,
에너지 회수 시스템(ERS-K)과 통합되어 전자적으로 제동력을 분배한다.

드라이버가 페달을 밟으면, 차량은 동시에 두 가지 제동을 수행한다.
1) 물리적 제동(캘리퍼-디스크 마찰)
2) 전기적 제동(모터 제너레이터를 이용한 회생 제동)

이 두 힘을 균형 있게 조정하기 위해 전자 제어 유닛(ECU) 이 브레이크 압력을 계산한다.
만약 에너지 회수량이 많으면 후륜의 유압 브레이크 압력을 자동으로 줄여서
드라이버가 느끼는 제동 감각이 일정하게 유지된다.

이 기술 덕분에 F1 머신은 제동 시 발생하는 운동 에너지의 일부를 전기에너지로 변환해
배터리에 저장하고, 이후 가속 시 재활용할 수 있다.
결과적으로 F1 머신은 ‘멈출 때 에너지를 모으는 차’가 되었다.

---

5. 브레이크와 타이어의 상호 작용

F1 머신의 제동 과정은 단순히 브레이크만의 역할이 아니다.
제동 시 차량의 하중이 전방으로 급격히 이동하면서,
앞 타이어는 강한 압력을 받고 뒤 타이어는 하중이 줄어든다.
이때 브레이크 밸런스(Brake Balance)가 중요하다.

드라이버는 스티어링 휠의 다이얼을 돌려
전륜과 후륜의 브레이크 비율을 실시간으로 조정한다.
일반적으로 전륜이 57~60%, 후륜이 40~43% 정도의 밸런스를 유지한다.
서킷의 코너 특성, 연료 무게, 타이어 마모 상태에 따라 이 비율이 수시로 바뀐다.

또한, 브레이크 온도는 타이어 온도에도 직접적인 영향을 미친다.
브레이크 덕트를 통해 전달된 열이 림(rim)을 데워 타이어 표면 온도를 일정하게 유지하기 때문이다.
이 메커니즘 덕분에 드라이버는 타이어의 초기 그립을 빠르게 확보할 수 있다.

---

6. FIA 규정과 안전 기준

F1의 브레이크 시스템은 FIA의 엄격한 규제를 받는다.
2025년 기준 주요 규정은 다음과 같다.

• 디스크 직경: 최대 278mm
• 디스크 두께: 32mm 이하
• 피스톤 수: 한쪽당 최대 4개
• 브레이크 덕트 개방 면적: FIA가 서킷별로 제한
• 브레이크 바이 와이어 시스템: 후륜에만 허용

또한, FIA는 제동 중 발생하는 에너지가 일정 수준을 초과할 경우
자동으로 제어 장치가 개입하도록 규정했다.
이는 드라이버의 제동 감각을 일정하게 유지하고,
브레이크 고장 시 발생할 수 있는 사고를 예방하기 위한 장치다.

FIA는 매 시즌 브레이크 소재, 마찰 계수, 냉각 구조를 샘플링해 검사하며,
각 팀은 사전에 설계 승인(Certification)을 받아야 한다.

---

7. 엔지니어링의 예술: 인간과 기술의 완벽한 조화

F1 브레이크 시스템은 단순히 자동차 부품이 아니다.
이 시스템은 인간의 감각과 기계의 정밀함이 하나로 융합된 결과물이다.
엔지니어는 브레이크 온도, 유압, 공기 흐름을 실시간으로 모니터링하고,
드라이버는 매 코너마다 발끝으로 수백 그램 단위의 압력을 조절한다.

루이스 해밀턴은 인터뷰에서 “F1 브레이크는 신체의 일부처럼 느껴진다”라고 말했다.
그만큼 드라이버는 브레이크 페달을 통해 머신의 상태를 ‘촉감’으로 느낀다.
이 감각은 단순한 데이터보다 더 정확하게 차의 균형을 알려준다.

결국 F1 브레이크는 ‘멈추는 기술’이 아니라 ‘속도를 통제하는 예술’이며,
이 시스템은 인간이 기계와 함께 진화한 가장 극적인 예다.

---

1000도의 예술, 제동의 과학

F1 브레이크 시스템은 단순한 안전 장치가 아니라,
속도와 열, 에너지의 균형을 완벽하게 제어하는 복합 공학 작품이다.
브레이크 디스크는 불꽃을 내뿜으며 열을 견디고,
냉각 덕트는 공기의 흐름으로 열을 다스리며,
전자 제어 장치는 에너지를 회수해 미래의 가속으로 전환한다.

이 모든 과정은 드라이버의 손끝과 발끝에서 완성된다.
그 결과, F1 머신은 ‘가장 빠르게 달리는 동시에 가장 정확하게 멈추는 기계’라는
역설적 아름다움을 구현한다.
