F1 헤일로(Halo) 장치의 과학 — 속도와 생명을 함께 지키는 기술의 결정체

F1 헤일로(Halo) 장치는 드라이버의 머리를 보호하기 위해 개발된 티타늄 합금 구조물로, 12톤의 하중을 견디며 9kg의 무게로 생명을 지킨다. FIA의 정밀 규정과 항공우주 기술을 기반으로 설계된 이 장치는 실제 수많은 사고에서 생명을 구했고, 지금은 F1의 상징적인 안전 기술로 자리 잡았다. 이번에는 F1 헤일로(Halo)에 대해서 이야기해보려고 한다.





1. 속도의 시대에 등장한 생명의 방패

F1은 인간이 만들어낸 가장 극단적인 기술 실험장이자, 속도와 위험이 공존하는 무대다. 한 대의 머신은 시속 350km 이상으로 달리며, 드라이버의 머리는 외부로 노출되어 있다. 초당 90미터 이상으로 달리는 속도에서 단 한 번의 충돌은 생명과 직결된다. 2014년 일본 스즈카 그랑프리에서 수르스 비앙키가 중장비 차량과 충돌해 사망한 사건 이후, FIA(국제자동차연맹)는 더 이상 “운이 좋아야 살아남는 레이스”를 허용하지 않겠다고 선언했다.

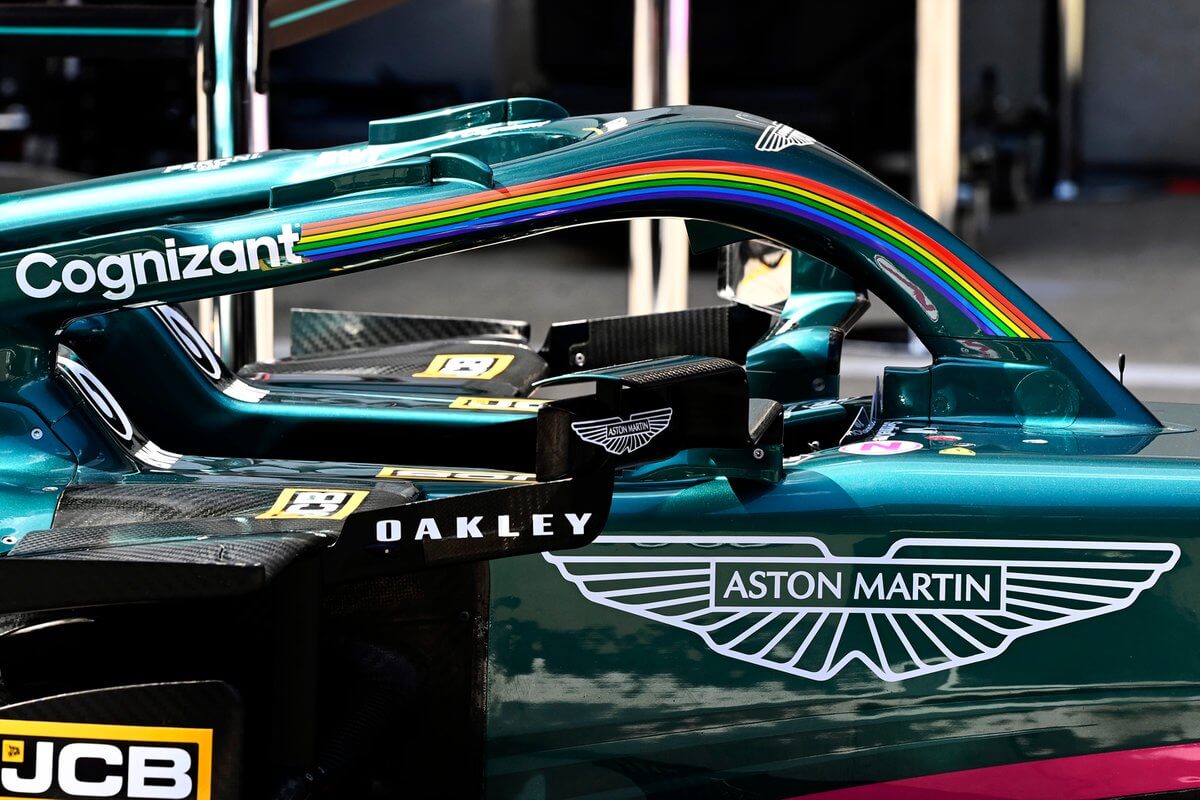

그 결과, 2018년 F1 머신에는 새로운 장치가 장착되었다. 그것이 바로 ‘헤일로(Halo)’ 다. 드라이버의 머리 위를 감싸는 티타늄 합금 구조물로, 이름 그대로 ‘후광’을 닮은 형태를 하고 있다. 헤일로는 단순한 보호틀이 아니다. 항공우주 공학, 인체역학, 유체역학이 결합된 과학의 결정체다. 처음에는 “보기 흉하다” “무게가 늘어나 성능이 떨어진다”는 비판이 많았지만, 불과 몇 년 만에 이 장치는 수많은 드라이버의 생명을 구했다. 지금 F1에서 헤일로는 단순한 부품이 아니라 속도와 인간을 잇는 과학적 윤리의 상징이 되었다.

---

2. 헤일로의 구조와 작동 원리 — 티타늄의 과학과 최적의 위치

헤일로는 9kg 남짓한 구조물이지만, 최대 12톤의 하중을 견딘다. 이 수치는 SUV 차량 한 대가 머리 위로 떨어져도 구조가 버틸 수 있음을 의미한다. FIA의 Technical Regulation 8869-2018은 헤일로가 상단에서 116kN, 전면에서 83kN, 측면에서 93kN의 하중을 견뎌야 한다고 규정한다. 이 수치를 달성하기 위해 F1은 항공우주 수준의 재료공학과 정밀가공 기술을 동원했다.

 티타늄 합금의 선택 — 강철보다 강하고 알루미늄보다 가볍다

헤일로는 Ti-6Al-4V 티타늄 합금으로 제작된다. 이는 알루미늄 6%, 바나듐 4%가 혼합된 항공급 합금으로, 비강도(Specific Strength)가 매우 높다.

• 밀도: 강철의 약 60%
• 인장강도: 900MPa 이상
• 항복강도: 830MPa 수준
  → 즉, 무게는 절반이지만 강도는 더 높다.
  이 합금은 엔진룸 근처의 고온(200°C 이상)에서도 구조 변형이 거의 없으며, 해안가 환경에서도 부식되지 않는다. 탄성률이 높아 충격 시 부러지지 않고 에너지를 흡수한 뒤 원래 형태로 복원된다.

무엇보다 티타늄은 F1 차체의 탄소섬유 모노코크(Chassis Monocoque)와 열팽창계수가 비슷하다. 두 소재가 주행 중 열로 인해 팽창할 때 균열이나 비틀림이 거의 생기지 않아, 극한 상황에서도 구조적 안정성을 유지한다.
FIA는 2025년부터 세라믹 미립자 복합 강화 티타늄(Ceramic-Reinforced Titanium)을 시험 중이다. 이 신소재는 표면 미세 파단 구조를 통해 충격 에너지를 분산시키며, 기존 합금보다 11% 높은 항복 강도를 가진다.

 최적의 장착 위치 — 수학적 계산이 만든 생존의 삼각형

헤일로는 드라이버 머리 위가 아니라, 차량 중심의 모노코크 새시 중앙부에 결합된다. 이 위치는 단순히 공간적 이유가 아니라, 동역학적으로 가장 안정적인 지점이기 때문이다.
F1 차량은 충돌 시 상단, 전방, 측면에서 다양한 각도의 하중을 받는다. FIA의 시뮬레이션에 따르면, 드라이버의 머리 뒤 약 12~15cm 후방, 차체 중심선(Y축 기준 ±0.2m) 부근이 세 방향 하중이 가장 균형 있게 분산되는 지점이다.
이 구조는 3점 지지(Tripod Mounting System)로 이루어져 있다.

• 중앙 기둥: 대시보드 앞쪽 상단에 연결
• 양쪽 팔: 콕핏 좌우의 측면 보강 프레임에 결합
  이 세 지점이 피라미드 형태의 하중 균형을 만들어 충돌 에너지가 한곳에 집중되지 않게 한다. 예를 들어 정면충돌 시, 중앙 기둥이 60%의 힘을 흡수하고 양측 팔이 나머지를 분산시켜, 전체 구조가 함께 하중을 받아낸다.

공기저항도 세밀하게 조정되어 있다. 헤일로의 단면은 비행기 날개처럼 설계된 에어로다이내믹 곡면으로 되어 있다. FIA의 풍동 실험 결과, 헤일로가 추가된 차량의 공기저항계수(Cd)는 0.004만 증가했으며, 최고속도 손실은 1km/h 이하였다.
또한 드라이버의 시야를 방해하지 않도록 중앙 기둥의 두께는 20mm, 각도는 3도 이하로 제한된다. 인간의 양안 시야각(130도)을 고려하면, 기둥은 실제 주행 시 거의 인식되지 않는다.

장착부에는 고무-티타늄 복합 댐퍼가 삽입되어, 엔진 진동수(약 1,000Hz)와 공진하지 않게 설계되었다. 덕분에 드라이버는 초고속 주행 중에도 진동 피로를 거의 느끼지 않는다.
FIA는 실제 충돌 실험을 통해 이 위치의 안정성을 검증했다.

• 정면 250km/h 충돌 → 변형 3mm
• 측면 45° 충돌(150km/h) → 하중 분산률 64%
• 낙하 충돌(20kg 부품, 225km/h) → 구조 손상 없음
  이 결과는 현재의 위치가 물리적으로 가장 이상적인 ‘생존 삼각형(Survival Triangle)’ 영역임을 입증한다.

---

3. 생명을 구한 실제 사례 — 기술이 증명한 인간 중심의 가치

헤일로가 왜 필요한지, 그 가치는 실제 사고들이 증명했다.

① 2020년 바레인 그랑프리 – 로망 그로장(Romain Grosjean)
그로장의 하스(Haas) 머신은 스타트 직후 시속 220km/h로 가드레일을 들이받았다. 차량은 두 동강 나고 폭발이 일어났지만, 헤일로가 앞부분의 금속 가드레일을 밀어내며 드라이버의 머리를 보호했다. FIA의 분석 결과, 헤일로에는 67G의 충격이 가해졌지만, 구조적 손상은 전혀 없었다.
그로장은 28초 만에 불길 속에서 탈출했으며, 그는 기자회견에서 “헤일로가 내 생명을 구했다”라고 말했다.

② 2021년 실버스톤 – 루이스 해밀턴 vs 막스 페르스타펜
두 드라이버의 차량이 고속 코너에서 충돌하면서 페르스타펜의 머신이 벽에 충돌했다. 해밀턴의 앞바퀴가 페르스타펜의 콕핏 위로 올라탔지만, 헤일로가 충격을 완벽히 흡수했다. 당시 헤일로에 가해진 힘은 약 49kN(5톤)으로 측정되었다.

③ 2022년 실버스톤 – 주관유(Guanyu Zhou)
주관유의 차량은 출발 직후 뒤집혀 트랙을 미끄러졌고, 펜스를 넘어 관중석 방호벽에 부딪혔다. 그러나 헤일로가 머리 높이를 유지하며 충돌 에너지를 흡수해, 드라이버는 무사히 탈출했다. FIA는 “헤일로 없이는 생존 확률 0%”라는 공식 발표를 냈다.

이후 F1 팬들은 더 이상 헤일로를 ‘추한 구조물’이라 부르지 않는다. 이제 헤일로는 F1의 심장이자 생명을 지키는 상징이 되었다.

---

4. 미래의 헤일로 — 데이터, 복합소재, 그리고 인간 중심의 기술

2025년 현재, FIA와 각 팀은 차세대 헤일로(Next-Gen Halo)를 개발 중이다.
새로운 헤일로는 티타늄-탄소 복합소재(Ti-Carbon Hybrid)를 사용해 기존보다 15% 가벼우면서 동일한 강도를 유지한다. 또한 구조 내부에는 충격 감지 센서 네트워크(Halo Sense System)가 내장되어, 사고 순간 하중·진동·온도 데이터를 FIA 서버로 즉시 전송한다. 이 데이터는 구조대의 반응 시간을 단축시키고, 향후 차량 설계 개선에도 활용된다.

공기역학적 개선도 이루어지고 있다. 레드불 RB21 모델은 헤일로 상단에 미세한 와류 제어 슬롯(Vortex Channel)을 추가해, 난류를 줄이고 엔진 흡입 효율을 높였다. 덕분에 헤일로 주변 공기 흐름이 매끄러워져 드래그가 감소했다.
또한 포뮬러 E, 인디카, W 시리즈 등 모든 FIA 계열 경기에서 헤일로 사용이 의무화되었고, 항공기 제조사들도 조종석 보호용 프레임에 유사한 기술을 적용하고 있다.
자동차 제조사 BMW와 Mercedes-Benz는 헤일로의 충격 분산 원리를 전기차 배터리 케이스 설계에 도입해, 충돌 시 배터리 폭발 위험을 크게 낮췄다.

앞으로의 헤일로는 단순한 구조물이 아닌 지능형 안전 플랫폼(Intelligent Safety Platform)으로 발전할 것이다.
AI가 센서 데이터를 분석해 충돌 형태를 예측하고, 사고 유형별 최적의 구조 개선안을 제시하는 시대가 오고 있다.
즉, 헤일로는 “인간이 만들어낸 최후의 안전망”에서 “스스로 사고를 분석하는 똑똑한 보호 장치”로 진화하고 있다.

---

 헤일로는 속도의 양심이며, 기술의 시(詩)다

헤일로는 F1의 미학을 바꿨다. 한때 ‘추한 구조물’로 불리던 이 장치는 이제 속도의 시대에 등장한 가장 아름다운 기술이 되었다.
단 9kg의 티타늄 속에는 수천 번의 시뮬레이션, 수만 시간의 연구, 그리고 ‘한 명의 생명을 더 지키겠다’는 인간의 의지가 담겨 있다.
F1이 아무리 전동화되고 자동화되어도, 헤일로는 인간의 존재 이유를 증명하는 기술로 남을 것이다.
속도를 즐기되, 생명을 존중하는 레이싱 — 그것이 헤일로가 세상에 남긴 과학의 메시지다.
