F1 디퓨저의 작동 원리와 다운포스 생성 과정: 보이지 않는 힘의 과학

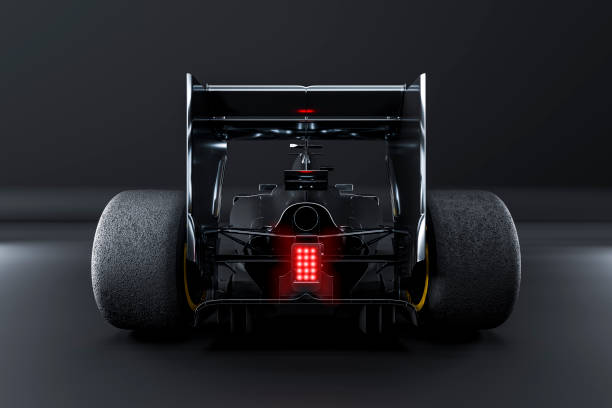

레이스카의 뒷 모습을 보자면 큰 리어윙과 밑부분의 디퓨저가 크게 눈에 들어온다. 두 장치 모두 다운포스를 만들어내는 역할을 하는 장치이다. 특히 디퓨저 같은 경우 레이스카의 밑부분으로 통과 하는 공기의 흐름을 만들어줌으로서 다운포스를 만들어내는 역할을 하고 있다.



Formula 1 차량에서 가장 중요한 성능 요소는 단순한 엔진 출력이 아니라, 차량을 노면에 붙잡아 두는 다운포스(Downforce)이다. 다운포스는 타이어의 접지력을 극대화하고, 고속 코너에서 차량이 미끄러지지 않도록 안정성을 제공한다. 이 다운포스의 상당 부분은 차량의 하부, 특히 디퓨저(Diffuser)에서 생성된다. 디퓨저는 단순한 구조물이 아니라, 공기의 속도와 압력을 정밀하게 제어하여 물리학적으로 차량을 노면으로 끌어당기는 핵심 장치이다.

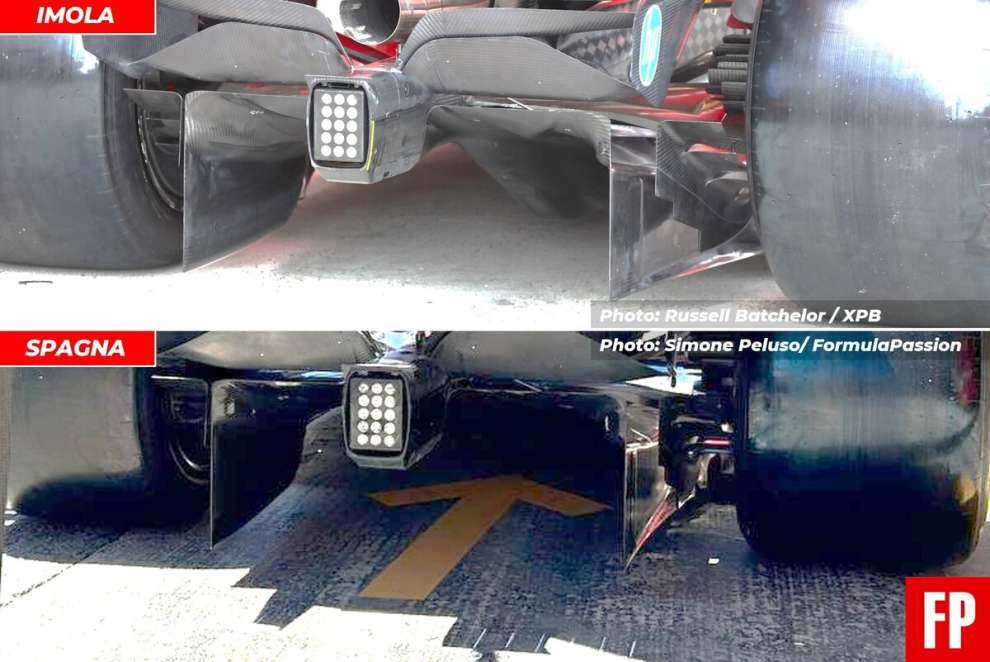

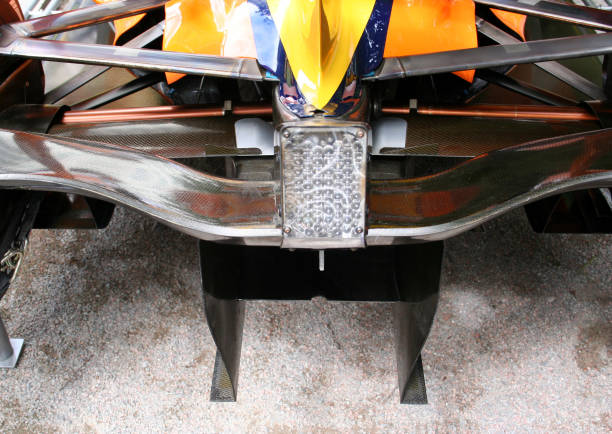

디퓨저의 위치와 기본 구조



디퓨저는 차량의 가장 뒤쪽 하부에 위치한 확장형 구조이다. 차량 바닥을 따라 흐르던 공기가 디퓨저 영역에 도달하면, 점차 넓어지는 통로를 통해 이동하게 된다. 이 구조는 공기의 흐름 속도와 압력을 제어하는 중요한 역할을 수행한다.

차량의 바닥은 일반적으로 평평하거나 특정한 곡률을 가지도록 설계되어 있으며, 이 영역을 따라 흐르는 공기는 차량 아래를 빠르게 통과하게 된다. 디퓨저는 이 빠르게 이동하는 공기를 점진적으로 확장시키면서 공기 흐름의 특성을 변화시킨다.

이 과정은 단순한 공기 흐름이 아니라, 압력 차이를 생성하여 다운포스를 만드는 핵심 메커니즘이다.



베르누이 원리와 다운포스 생성의 물리학

F1 디퓨저의 작동 원리는 베르누이 원리(Bernoulli’s Principle)에 기반한다. 이 원리는 유체의 속도가 증가할수록 압력이 감소한다는 물리 법칙이다.

F1 차량이 고속으로 이동할 때, 차량 아래를 통과하는 공기는 제한된 공간을 지나면서 속도가 증가한다. 이 속도 증가로 인해 차량 아래의 압력은 감소하게 된다. 반면 차량 위쪽의 공기는 상대적으로 높은 압력을 유지한다.

이 압력 차이는 차량을 아래 방향으로 누르는 힘을 생성한다. 이 힘이 바로 다운포스이다.

디퓨저는 이 압력 차이를 극대화하는 역할을 수행한다. 디퓨저 내부에서 공기의 흐름을 효율적으로 확장시키면, 차량 아래의 압력을 더욱 낮출 수 있다. 이는 차량을 더욱 강하게 노면으로 끌어당기게 만든다.

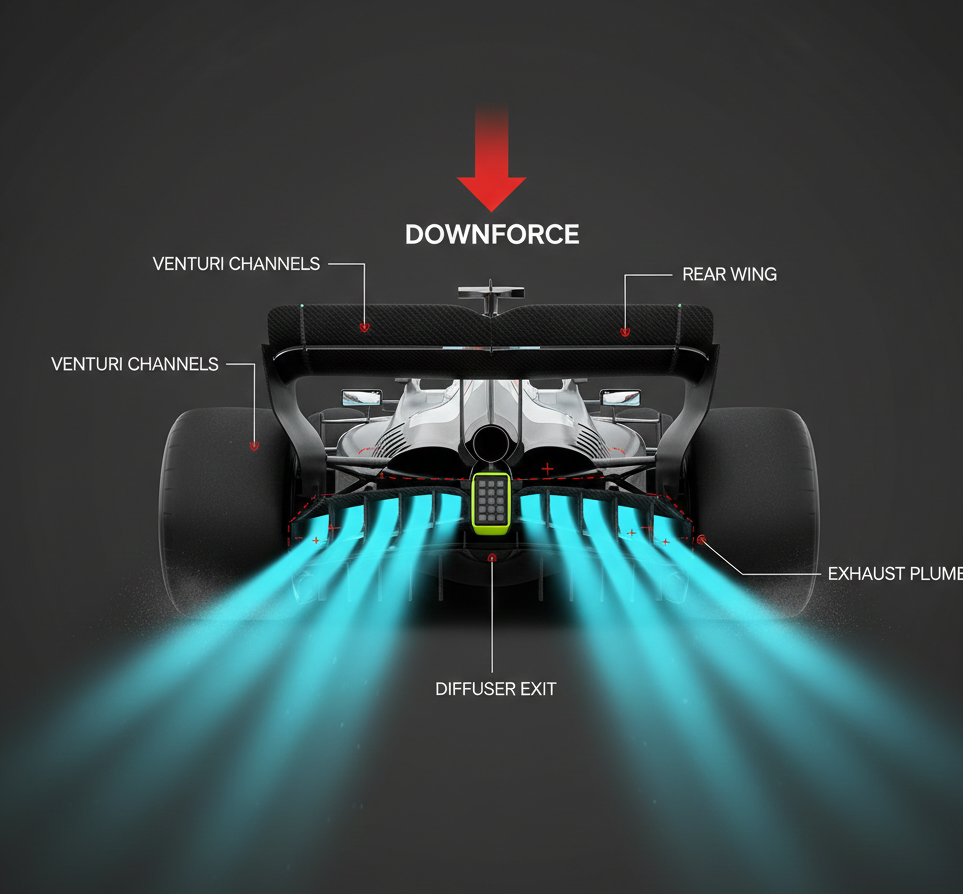

벤츄리 효과와 공기 가속 메커니즘

디퓨저는 벤츄리 효과(Venturi Effect)를 활용한다. 벤츄리 효과는 유체가 좁은 공간을 통과할 때 속도가 증가하고 압력이 감소하는 현상을 의미한다.

F1 차량의 바닥은 벤츄리 터널과 같은 역할을 한다. 차량 아래로 들어오는 공기는 좁은 공간을 통과하면서 가속된다. 이후 디퓨저 영역에서 공간이 점차 넓어지면서 공기의 흐름이 안정적으로 확장된다.

이 과정에서 공기는 차량 아래에서 매우 빠르게 이동하며, 압력은 극도로 낮아진다.

이 낮은 압력 영역은 차량을 노면으로 강하게 끌어당긴다.

이것이 디퓨저가 다운포스를 생성하는 핵심 원리이다.



디퓨저가 생성하는 다운포스의 실제 영향

디퓨저는 F1 차량 전체 다운포스의 약 40% 이상을 생성할 수 있다. 이는 프론트 윙이나 리어 윙보다도 더 효율적인 다운포스 생성 방식이다.

그 이유는 디퓨저가 다운포스를 생성하면서도 상대적으로 적은 공기 저항(Drag)을 발생시키기 때문이다.

윙은 공기를 직접적으로 방해하여 다운포스를 생성하지만, 디퓨저는 공기 흐름을 활용하여 다운포스를 생성한다. 이는 동일한 다운포스를 생성하면서도 더 높은 최고 속도를 유지할 수 있게 만든다.

이러한 이유로 현대 F1 차량 설계에서 디퓨저는 가장 중요한 공기역학 요소 중 하나로 간주된다.

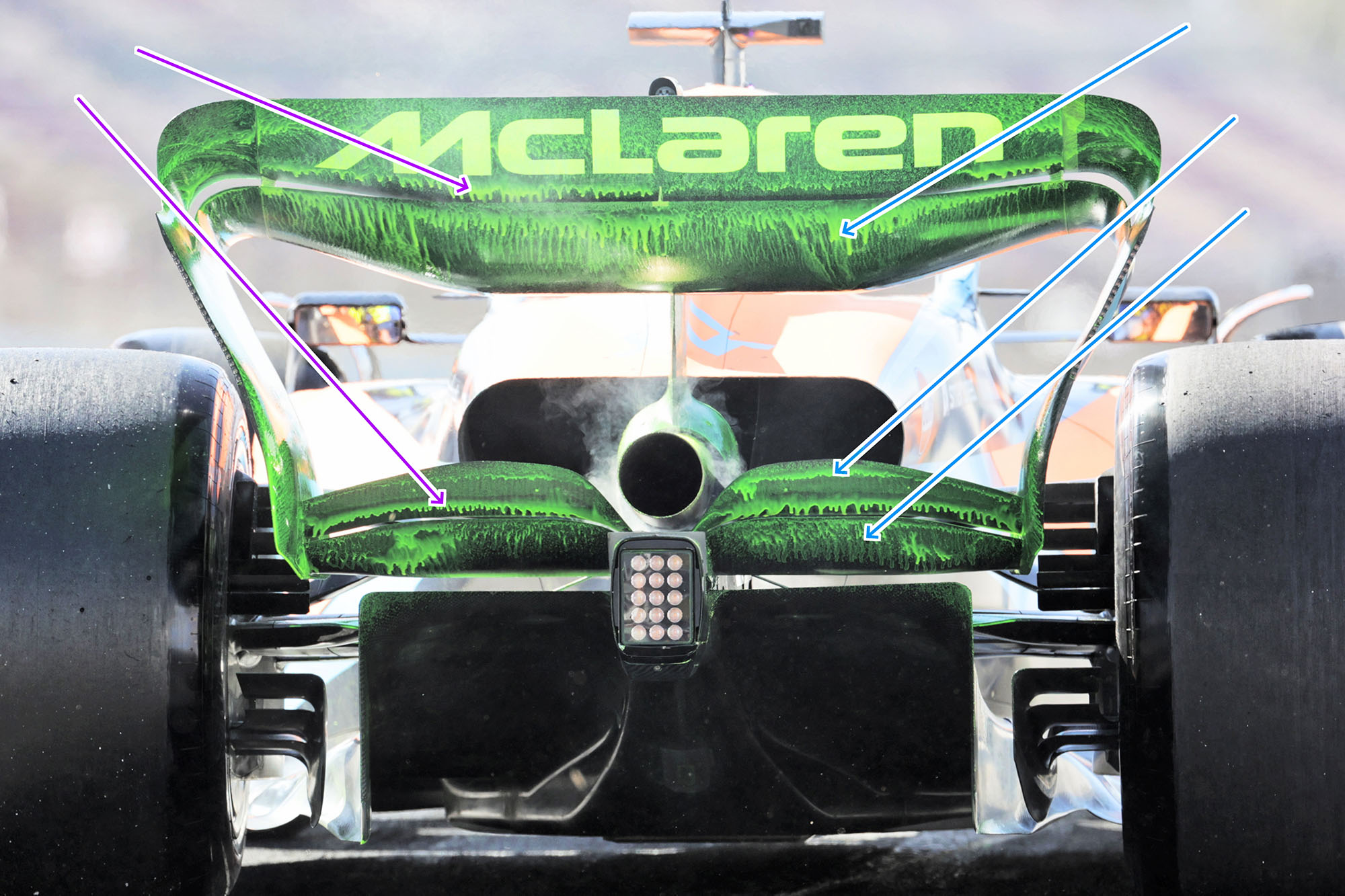

공기 흐름 분리와 디퓨저 설계의 중요성

디퓨저의 성능은 공기 흐름이 얼마나 안정적으로 유지되는지에 따라 결정된다. 만약 공기 흐름이 디퓨저 내부에서 분리되면, 압력 회복이 비효율적으로 발생하고 다운포스가 감소하게 된다.

이를 방지하기 위해 F1 엔지니어들은 디퓨저의 각도, 곡률, 높이를 매우 정밀하게 설계한다.

디퓨저의 확장 각도가 너무 크면 공기 흐름이 분리되고, 너무 작으면 충분한 다운포스를 생성하지 못한다.

이 최적의 균형점을 찾는 것이 F1 공기역학 설계의 핵심이다.

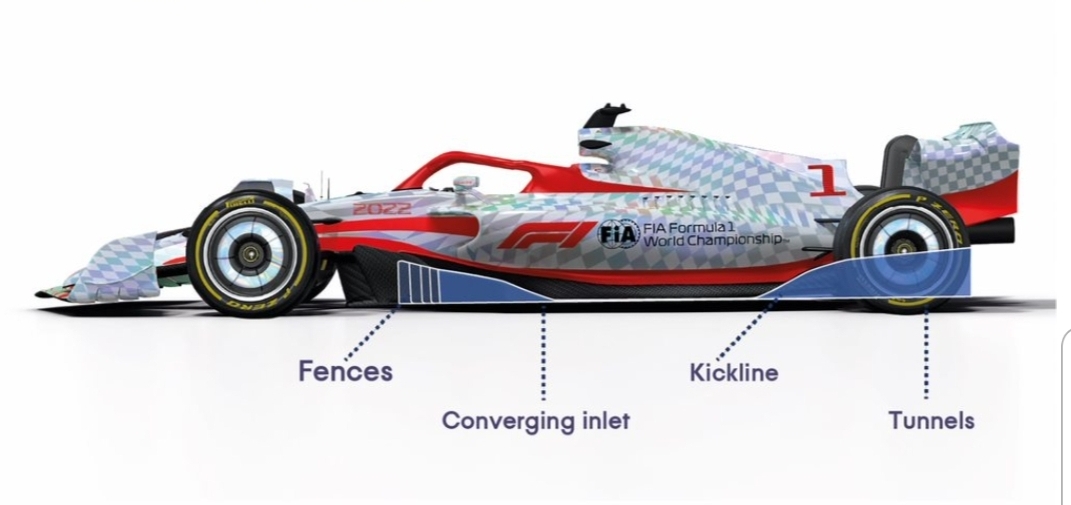

Ground Effect 시대에서의 디퓨저 역할

현대 F1 차량은 Ground Effect 설계를 사용한다. 이 설계는 차량 바닥 전체를 활용하여 다운포스를 생성하는 방식이다.

디퓨저는 Ground Effect 시스템의 핵심 구성 요소이다.

차량 바닥에서 가속된 공기는 디퓨저를 통해 효율적으로 배출되며, 이 과정에서 차량 아래의 압력을 더욱 낮춘다.

이는 차량 전체 다운포스를 극대화하는 데 중요한 역할을 한다.

디퓨저가 Formula 1 성능을 결정하는 이유

디퓨저는 단순한 차량 부품이 아니라, 차량의 전체 성능을 결정하는 핵심 요소이다.

효율적인 디퓨저 설계는 다음과 같은 이점을 제공한다.

• 코너링 속도 증가
• 타이어 접지력 향상
• 차량 안정성 증가
• 랩타임 단축

특히 고속 코너에서 디퓨저의 효과는 극적으로 나타난다.

다운포스가 증가할수록 차량은 더 높은 속도로 코너를 통과할 수 있다.



결론: 보이지 않는 공기를 이용한 가장 강력한 무기

F1 디퓨저는 단순한 구조물이 아니라, 물리학과 공기역학의 정교한 응용이다. 베르누이 원리, 벤츄리 효과, 압력 차이 생성과 같은 물리 현상을 활용하여 차량을 노면으로 끌어당긴다.

이 과정은 엔진 출력과는 별개로 차량의 성능을 극적으로 향상시킨다.

Formula 1에서 가장 빠른 차량은 단순히 가장 강력한 엔진을 가진 차량이 아니라, 공기의 흐름을 가장 효과적으로 제어하는 차량이다.

그리고 그 중심에는 언제나, 차량 하부에서 보이지 않게 작동하는 디퓨저가 존재한다.
