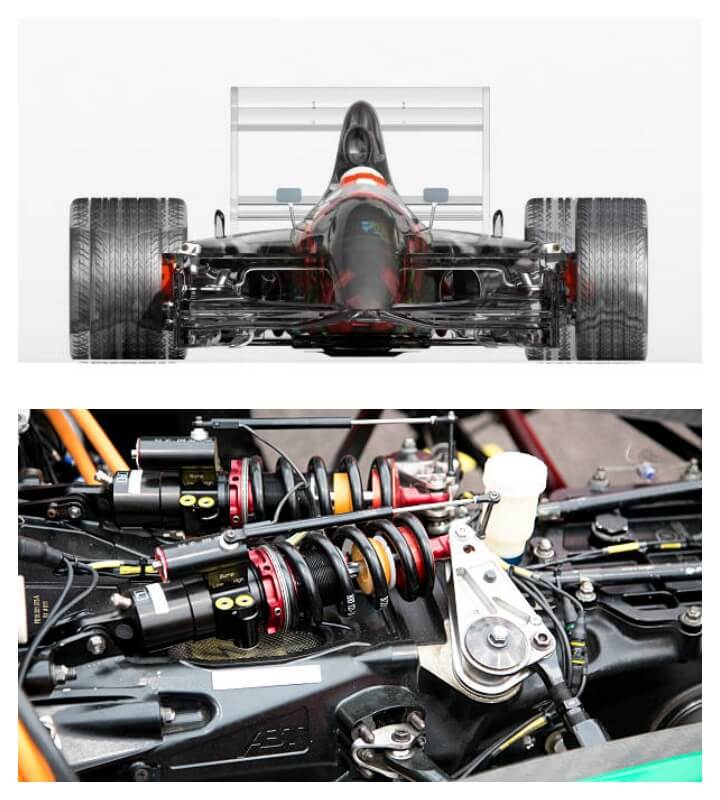

F1 머신의 서스펜션 구조와 작동 원리

F1 머신의 서스펜션은 단순히 충격을 흡수하는 장치가 아니다. 이 정밀한 시스템은 더블 위시본과 푸시로드, 풀로드 구조를 통해 노면 하중을 제어하며, 공기역학과 기계공학이 결합된 완벽한 밸런스를 만들어낸다. 다운포스, 타이어 수명, 코너링 속도를 결정짓는 핵심 기술로서, 본문에서는 F1 서스펜션 구조와 작동 원리를 실제 엔지니어링 데이터와 함께 깊이 있게 분석해 보려고 한다.



드라이버는 노면의 진동보다 서스펜션의 숨결을 먼저 느낀다. 이 정교한 장치는 단순한 충격 흡수기가 아니라, 차와 인간을 이어주는 감각의 통로다. F1 서스펜션 구조는 속도를 안정으로 바꾸고, 엔지니어의 계산은 드라이버의 감성으로 완성된다. 그 정밀한 조화의 원리를 이 글에서 탐구한다.







---

1. F1 머신에서 서스펜션이 갖는 의미

F1 머신의 서스펜션은 승차감을 위한 장치가 아니라 속도와 안정성을 결정짓는 핵심 구조다. 엔지니어는 서스펜션이 노면 충격을 흡수하는 동시에, 타이어가 노면과 일정하게 접촉하도록 유지하는 역할을 수행해야 한다고 말한다. 드라이버는 이 장치가 코너링 시 차체를 얼마나 ‘붙잡아 두는가’로 신뢰도를 평가한다. 서스펜션이 타이어 접지력을 유지하지 못하면, 브레이크가 완벽해도 제동 거리는 늘어나고 코너 속도는 떨어진다. 따라서 F1에서 서스펜션은 단순한 기계 부품이 아니라 랩타임을 줄이는 공학적 수단이다.

엔지니어는 F1 서스펜션을 ‘차체 자세 제어 시스템’이라고 표현한다. 서스펜션이 적절히 작동해야만 차체의 피치(pitch, 앞뒤 기울기), 롤(roll, 좌우 기울기), 히브(heave, 전체 상하 운동)가 제어된다. 이 세 가지 움직임이 일정하게 유지될 때, 공기역학적으로 생성되는 다운포스는 가장 안정적인 흐름을 형성한다. 실제로 F1 머신의 공력 밸런스는 라이드하이트(지상고) 몇 밀리미터 차이에도 크게 달라지며, 그 오차를 제어하는 것이 서스펜션의 본질적인 임무다.

---

2. F1 서스펜션의 기본 구조와 구성 방식

F1 머신의 대부분은 더블 위시본(Double Wishbone) 구조를 사용한다. 위쪽과 아래쪽에 A자 형태의 두 개 암(arm)이 있으며, 이 두 암이 휠 허브를 지탱하면서 상하로 움직인다. 각 암은 차체에 두 개의 피벗으로 연결되어, 휠이 노면 충격을 받을 때 정해진 궤적을 따라 움직이도록 제어한다. 엔지니어는 이 위시본의 각도와 위치로 캠버(camber) 변화량, 롤 센터 높이, 휠 트래블을 결정한다.

이 구조에서 휠의 상하 운동은 푸시로드(pushrod) 또는 풀로드(pullrod)를 통해 차체 내부의 댐퍼와 스프링으로 전달된다.

• 푸시로드 방식은 로드가 위쪽으로 밀리는 구조로, 조정이 쉬우며 정비성이 높다.
• 풀로드 방식은 로드가 아래쪽으로 당겨지는 구조로, 상부 공간을 공기역학적으로 비울 수 있어 차체 앞쪽 공기 흐름을 유리하게 만든다.

예를 들어, 최근 레드불은 프런트 풀로드, 리어 푸시로드 조합을 사용하며 공기역학적 패키징을 극대화했다. 반면 메르세데스는 다른 방향의 조합으로 구조 강성을 높이는 전략을 택했다. 이렇듯 같은 규정 안에서도 팀마다 지오메트리 철학이 다르며, 그 차이가 차량의 응답 특성을 결정한다.

서스펜션 내부에는 일반 스프링 대신 토션바(torsion bar)가 사용된다. 토션바는 강철봉이 비틀리는 힘으로 복원력을 만들어, 코일스프링보다 가볍고 낮은 위치에 설치할 수 있다. 여기에 안티롤바(anti-roll bar)가 추가되어 좌우 차체의 기울어짐을 제어한다. 또 하나의 중요한 장치가 바로 서드 엘리먼트(3rd element), 즉 히브 스프링·댐퍼다. 이 장치는 좌우가 동시에 압축될 때만 작용하며, 다운포스로 인한 차체 전체 가라앉음을 제어한다. 엔지니어는 이 히브 강성을 조정하여 고속에서 공기압에 의해 차체가 과도하게 눌리지 않도록 만든다.

---

3. 서스펜션의 동역학적 작용과 물리적 원리

서스펜션의 작동 원리를 이해하려면 하중 이동(load transfer)과 타이어 마찰력의 비선형성을 함께 봐야 한다.
가속 시 차량의 질량중심이 뒤로 이동하면 후륜 하중이 증가하고, 제동 시에는 전륜 하중이 증가한다. 이때 서스펜션은 차체의 피치 변화를 최소화해 타이어 네 개에 가능한 한 균등하게 하중을 분배해야 한다. 하중이 한쪽에 집중되면, 타이어의 접지면적이 줄어들고 전체 마찰력은 비효율적으로 감소한다.

엔지니어는 롤 센터와 질량 중심 사이의 거리(롤 모멘트 암)를 계산해 코너링 시의 롤 각도를 조절한다. 롤 센터가 너무 낮으면 코너링 중 차체가 과도하게 기울고, 너무 높으면 ‘잭킹’ 현상으로 차체가 들려 불안정해진다. 따라서 이상적인 지오메트리는 코너링 하중에 따라 점진적으로 롤을 허용하면서도, 차체 바닥이 노면과 충돌하지 않도록 제어하는 구조다.

또한 F1에서는 댐핑 특성의 분리가 정교하게 조절된다.

• 저속 감쇠(low-speed damping)는 차체 움직임을 제어하며,
• 고속 감쇠(high-speed damping)는 요철 충격을 흡수한다.
  팀은 노면 특성에 맞춰 이 비율을 조정해 차가 부드럽게 움직이면서도 공기역학적 자세를 유지하게 만든다.
  댐퍼의 미세한 조정이 차량의 브레이킹 안정성과 코너 진입 반응을 결정하므로, 각 드라이버는 개인의 주행 스타일에 맞는 댐핑 맵을 요청 한다.

현대 F1에서는 능동 서스펜션이 금지되어 있지만, 팀은 지오메트리와 비선형 스프링 특성을 이용해 사실상 반능동적 효과를 얻는다. 예를 들어 2022년 그라운드 이펙트 규정 이후, 다운포스가 커질수록 차체가 바닥에 가까워져 ‘포포이지(porpoising)’ 현상이 발생했다. 이를 해결하기 위해 엔지니어는 히브 스프링을 비선형 강성으로 세팅하고, 고속 압축 시 급격히 단단해지는 특성을 부여했다. 그 결과, 다운포스가 증가해도 차체는 일정 높이를 유지하게 된다.

---

4. 공기역학과 서스펜션의 통합 작용

F1 서스펜션은 공기역학과 완벽하게 통합되어 있다. 디자이너는 서스펜션 암을 단순히 하중 전달 부품이 아니라 에어포일(airfoil) 형상 구조물로 설계한다. 이 얇은 탄소섬유 암은 공기 흐름을 조절하며, 동시에 공력적 저항을 최소화한다. 각 팀은 암의 두께와 각도를 조정하여 플로어로 흐르는 공기가 난류 없이 디퓨저로 도달하도록 만든다.

특히 서스펜션은 차체 지상고 제어를 통한 다운포스 안정화에 큰 역할을 한다. 공기역학 엔지니어는 라이드하이트별 다운포스 맵을 계산하고, 서스펜션 팀은 그 맵의 최적 지점을 주행 내내 유지하도록 댐핑과 히브 강성을 세팅한다. 예를 들어 고속 구간에서는 강성이 높아져 차체가 눌리지 않게 하고, 저속 코너에서는 부드럽게 작동해 기계적 그립을 높인다.

이러한 설계는 각 팀의 철학에 따라 다르게 나타난다.

• 레드불은 프런트의 낮은 풀로드 각도를 이용해 공기 흐름을 안정화하고, 리어에서는 푸시로드를 적용해 디퓨저 효율을 극대화한다.
• 메르세데스는 구조 강성과 드라이버 피드백 일관성을 중시하며, 비교적 높은 위시본 각도로 리어 롤 강성을 확보한다.
• 페라리는 타이어 워밍업 성능을 우선시하며, 초기 하중 반응이 부드러운 세팅을 유지한다.

결국 모든 팀은 같은 목표를 향한다 — 다운포스와 기계적 그립의 완벽한 균형. 서스펜션이 공기역학적 효율을 보장하고, 공기가 다시 서스펜션의 거동을 규정하는 상호 의존적 구조 속에서, 엔지니어는 매 랩마다 수천 개의 데이터 포인트를 분석해 0.1mm 단위의 세팅을 조정한다.

---

5. 결론: 보이지 않는 공학, 눈에 보이는 속도

F1 서스펜션은 단순히 차를 지탱하는 장치가 아니다. 이 시스템은 기계공학, 재료공학, 유체역학, 데이터 분석이 결합된 정밀한 조율의 결정체다. 서스펜션이 만들어내는 플랫폼(platform)은 공기역학적 효율, 타이어 온도 관리, 드라이버의 주행 감각까지 모두 좌우한다. 0.5mm의 높이 차이, 댐퍼 한 클릭의 조정이 랩타임 0.05초를 단축시키는 세계에서, 서스펜션은 ‘보이지 않는 속도’ 그 자체다.

따라서 엔지니어는 항상 같은 질문으로 하루를 시작한다. “오늘 이 서킷에서 차를 가장 빠르게 달리게 하는 자세는 무엇인가?”
그 답은 언제나 서스펜션 안에 있다.
이 복잡한 장치가 노면 위의 미세한 진동을 흡수하고, 공기 흐름을 제어하며, 타이어를 지면에 붙잡아 두는 순간 — 그곳에서 F1 머신은 물리의 한계를 넘는다.
